La Batimetría es el equivalente submarino
de la altimetría; es el estudio de la profundidad marina, de la tercera
dimensión de los fondos
lacustres o marinos. Un mapa o carta batimétrica normalmente muestra el
relieve
del fondo o terreno como isóbatas, y puede también dar información
adicional
de navegación en superficie. Aprenda con nuestra asesoría y el uso te herramientas GIS a elaborar Modelos HIpsobatimétricos
Las primeras técnicas usaban segmentos de longitud conocida de cable
o cuerda pesada, descolgadas por el lateral de un barco. La mayor limitación de
esta técnica es que mide la profundidad en un solo punto cada vez, por lo que
es muy ineficiente. También es muy imprecisa, ya que está sujeta a los
movimientos del barco, las mareas, y las corrientes que puedan afectar al
cable.
 |
| Artilugio formado por plomo atad al extremo del cable |
Los datos usados hoy en día para la confección de mapas batimétricos
provienen normalmente de un sónar montado bajo la quilla o en el lateral de un
buque, lanzando una onda de sonido hacia el fondo marino. La cantidad de tiempo
que tarda el sonido en ir a través del agua, rebotar en el fondo y volver,
informa al equipo de la profundidad real. Años atrás, se podía calcular la
media de cada uno de los impulsos individuales de un sónar para confeccionar un
mapa continuo en lugar de una medición de puntos. Hoy día se puede usar un
sónar de barrido ancho, consistente en docenas de ondas simultáneas, muy
estrechas y adyacentes entre sí, formando un abanico de entre 90 y 180 grados.
 |
| SONAR: Sound Navigation And Ranging ‘navegación por sonido’ |
Adicionalmente, un sistema GPS puede especificar de forma exacta la posición del buque. Se emplean también mediciones exactas de la velocidad del sonido en el agua para calcular la refracción de las ondas de sonido al atravesar capas de agua con distinta temperatura, conductividad y presión.
 |

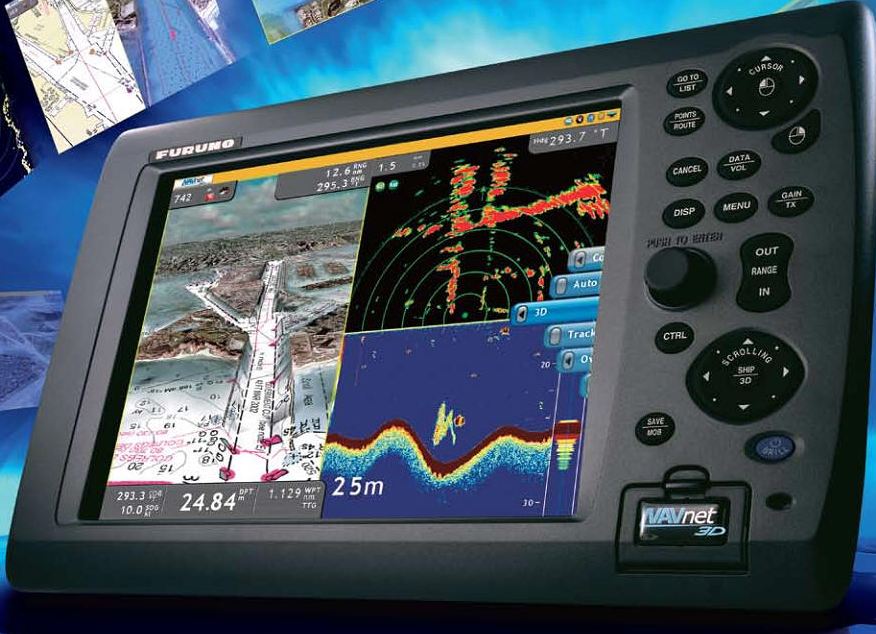

| Sistema GPS de Navegación Marítima |
Un sistema informático procesa todos los datos, corrigiendo según cada uno de los factores, así como por el ángulo de cada rayo individual. Al final, mediante este conjunto masivo de datos se consigue generar una carta nautica mapa de forma casi automática
.
 |
| Carta Náutica Bahía Solano |
el paso siguiente es realizar el modelo batimétrico de la zona estudiada mediante la conjugacion de una serie de tecnicas de analisis espacial con la ayuda de plataformas GIS:
 |
| Valoración Ecológica del PNN ISla Gorgona - Modelo Hipsobatimétrico |
 |
